Anforderungen an die Schmiede temperatur für unterschied liche Grade von Titan legierungen

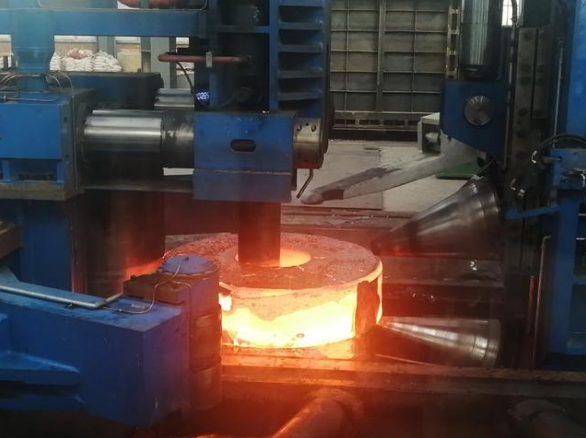

Schmieden ist ein kritischer Prozess bei der Herstellung von Titan legierung komponenten, und die Temperatur anforderungen für verschiedene Qualitäten von Titan legierungen sind unerlässlich, um optimale mechanische Eigenschaften und Mikros truktur zu gewährleisten.Titan produktions unternehmenMüssen diese Schmiede temperatur richtlinien einhalten, um hochwertige Teile herzustellen, die den Industries tandards entsprechen.

TA7
Die α-β-Phasen übergangs temperatur dieser Legierung beträgt 930-970 ° C und die β-Phasen übergangs temperatur 1040-1090 ° C. Der Schmiede temperatur bereich für den Barren abbau beträgt 1180-900 ° C mit einer zulässigen Verformung srate von 30-50%.

TA13
Die β-Phasen übergangs temperatur dieser Legierung beträgt 895 ± 10 °C. Der Schmiede temperatur bereich für den Barren abbau beträgt 1050-750 ° C, die Vorform temperatur 950-700 ° C und die Hammers chmiede temperatur 880-700 ° C.

TC4
Dies ist eine häufig verwendete Titan legierung mit einer α β-Phasen übergangs temperatur von 980-1010 ° C. Der Schmiede temperatur bereich für den Barren abbau beträgt 1200-850 ° C, die Vorform temperatur 1000-800 ° C und die Hammers chmiede temperatur 980-800 ° C.

TC6
Die α + β-Phasen übergangs temperatur dieser Legierung beträgt 980 ± 20 °C. Der Schmiede temperatur bereich für den Barren abbau beträgt 1150-850 ° C, die Vorform temperatur 1050-800 ° C und die Hammers chmiede temperatur 950-800 ° C.

TC11
Die α + β-Phasen übergangs temperatur dieser Legierung beträgt 1000 ± 20 °C. Der Schmiede temperatur bereich für den Ingot durchbruch beträgt 1200-900 ° C, die Vorform temperatur 980-800 ° C und die Hammers chmiede temperatur 980-850 ° C.

TB6
Dies ist eine Titan legierung in der Nähe von β mit einer α β-Phasen übergangs temperatur von 800 ± 15 ° C. Der Schmiede temperatur bereich für den Ingot durchbruch beträgt 1150-850 ° C, die Vorform temperatur 840-700 ° C und die Hammers chmiede temperatur 800-680 ° C.

Beim Schmieden verschiedener Grade vonKunden spezifische titan produkteFaktoren wie Ingot vorbereitung, Erhitzung, Schmiede prozess, Wärme behandlung, Bearbeitung, Schleifen, Ingot nummern management, Ultraschall fehlererkennung, Sägen und Probenahme müssen berücksicht igt werden. Darüber hinaus wird die Schmiede prozess leistung von Titan legierungen auch durch Legierung elemente und Verunreinigungen beeinflusst, so dass es wichtig ist, die chemische Zusammensetzung und den Verunreinigung gehalt streng zu kontrollieren.
